Derivadas usando Sympy e Numpy

Derivadas com Python

Este artigo foi reescrito em Sexta, 23 de Agosto de 2024.

Funções usando Python

Para instalar as bibliotecas necessárias, use o comando: !pip install sympy numpy

Usaremos as bibliotecas Sympy, Numpy e JAX

Definição de uma função usando Python

• Se quisermos definir a função \(f(x) = x^2\)

def f(x):
    return x**2

print(f(3))

9

Podemos encontrar a derivada dessa função facilmente usando:

def dfdx(x):
    return 2*x

print(dfdx(3))

6

Além disso, podemos aplicar essa função e calcular a derivada para cada elemento de uma array criada com Numpy:

# primeiro importamos a biblioteca
import numpy as np
# criamos o array
x_array = np.array([1, 2, 3])
# calculamos x^2 para cada elemento do array
#e depois calculamos a derivada para cada elemento
print("x: \n", x_array)
print("f(x) = x**2: \n", f(x_array))
print("f'(x) = 2x: \n", dfdx(x_array))

x:
 [1 2 3]
f(x) = x**2:
 [1 4 9]
f'(x) = 2x:
 [2 4 6]

Podemos também aplicar as funções f e dfdx para arrays maiores, além disso podemos plotar os gráficos de f e dfdx

import matplotlib.pyplot as plt


def plot_f1_and_f2(f1, f2=None, x_min=-5, x_max=5, label1="f(x)", label2="f'(x)"):
    x = np.linspace(x_min, x_max,100)


    fig = plt.figure()
    ax = fig.add_subplot(1, 1, 1)
    ax.spines['left'].set_position('center')
    ax.spines['bottom'].set_position('zero')
    ax.spines['right'].set_color('none')
    ax.spines['top'].set_color('none')
    ax.xaxis.set_ticks_position('bottom')
    ax.yaxis.set_ticks_position('left')

    plt.plot(x, f1(x), 'r', label=label1)
    if not f2 is None:

        if isinstance(f2, np.ndarray):
            plt.plot(x, f2, 'bo', markersize=3, label=label2,)
        else:
            plt.plot(x, f2(x), 'b', label=label2)
    plt.legend()

    plt.show()

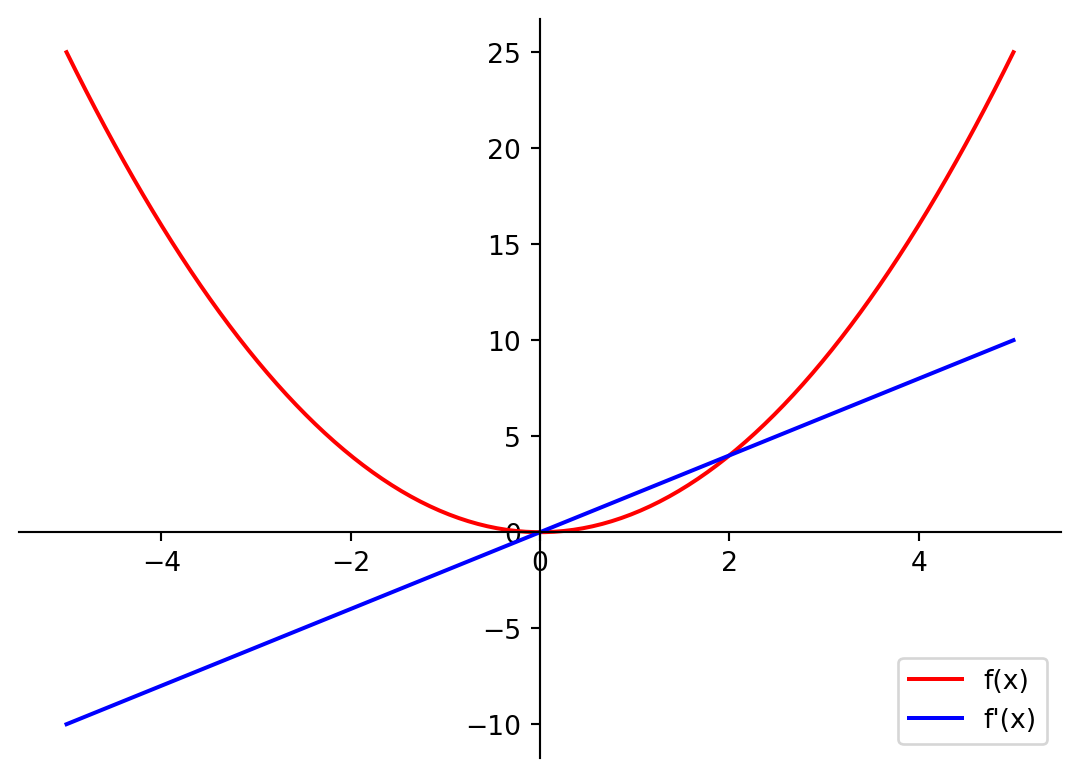

plot_f1_and_f2(f, dfdx)

Derivadas simbólicas

Computação simbólica lida com a computação de objetos matemáticos que são representados na forma exata, e não aproximadamente (por exemplo, \(\sqrt{2}\) será escrito exatamente assim, e não como \(1.41421356237\). Para a derivada, isso significa que o resultado será de certa forma semelhante ao que seria se você estivesse calculando derivadas manualmente usando regras (analiticamente). Assim, derivadas simbólicas podem produzir resultados exatos.

• Derivadas simbólicas em Python usando a biblioteca SymPy.

• Podemos calcular o valor decimal aproximado de \(\sqrt{18}\)

import math

math.sqrt(18)

4.242640687119285

Introdução à Computação Simbólica com SymPy

• O valor obtido é: \(4.242640687119285\)

Agora se quisermos calcular: \(\sqrt{18} = \sqrt{9 \cdot 2} = 3\sqrt{2}\)

# Esse formato de importação de módulo permite
# usar as funções sympy sem o prefixo sympy.
from sympy import *

# Na verdade, essa é a função sympy.sqrt,
# mas o prefixo sympy. foi omitido.
sqrt(18)

\(\displaystyle 3 \sqrt{2}\)

Para obtermos o valor aproximado fazemos

N(sqrt(18))

\(\displaystyle 4.24264068711928\)

No SymPy, as variáveis são definidas usando símbolos. Nesta biblioteca específica, elas precisam ser pré-definidas (uma lista delas deve ser fornecida). Veja na célula abaixo como a expressão simbólica, correspondente à expressão matemática \(2x^2 - xy\), é definida:

# Lista de símboos
x, y = symbols('x y')
# Definição da expressão.
expr = 2 * x**2 - x * y
expr

\(\displaystyle 2 x^{2} - x y\)

Pode realizar várias manipulações com essa expressão: adicionar ou subtrair alguns termos, multiplicar por outras expressões, etc., assim como se estivesse fazendo isso manualmente:

expr_manip = x * (expr + x * y + x**3)
expr_manip

\(\displaystyle x \left(x^{3} + 2 x^{2}\right)\)

Agora, vamos calcular a derivada da expressão \(2x^2 - xy\) em relação a \(x\):

# Derivada da expressão em relação a x.
diff(expr, x)

\(\displaystyle 4 x - y\)

Podemos expandir a função expr_manipulada para obter a expressão completa:

expand(expr_manip)

\(\displaystyle x^{4} + 2 x^{3}\)

Podemos também simplificar a expressão:

simplify(expr_manip)

\(\displaystyle x^{3} \left(x + 2\right)\)

Também podemos fatorear a expressão:

factor(expr_manip)

\(\displaystyle x^{3} \left(x + 2\right)\)

Podemos também resolver equações simbolicamente:

# Resolvendo a equação x^2 - 1 = 0.
solve(x**2 - 1, x)

[-1, 1]

Podemos substituir valores específicos para as variáveis na expressão

expr.evalf(subs={x:-1, y:2})

\(\displaystyle 4.0\)

Isso pode ser usado para avaliar uma função \(f\left(x\right) = x^2\):

f_symb = x ** 2
f_symb.evalf(subs={x:3})

\(\displaystyle 9.0\)

Podemos avaliar uma função simbólica para cada elemento de uma matriz:

# Definindo uma matriz simbólica.

x_array = np.array([1, 2, 3])

try:
    f_symb(x_array)
except TypeError as err:
    print(err)
# Convertendo a função simbólica em uma função numpy.
from sympy.utilities.lambdify import lambdify

f_symb_numpy = lambdify(x, f_symb, 'numpy')

print("x: \n", x_array)
print("f(x) = x**2: \n", f_symb_numpy(x_array))

'Pow' object is not callable
x:
 [1 2 3]
f(x) = x**2:
 [1 4 9]

Derivadas Simbólicas com SymPy

Se quisermos calcular a derivada da função \(f(x) = x^2\) simbolicamente, podemos fazer isso com o SymPy:

# Definindo a função simbólica.
f_symb = x ** 2
# Calculando a derivada da função simbólica.
dfdx_symb = diff(f_symb, x)
dfdx_symb

\(\displaystyle 2 x\)

O Sympy aplica todas as regras de derivação para obter a derivada da função \((exp(-2x) + 3sin(3x), x)\):

f_symb = exp(-2*x) + 3*sin(3*x)
dfdx_symb = diff(f_symb, x)
f_symb, dfdx_symb

(3*sin(3*x) + exp(-2*x), 9*cos(3*x) - 2*exp(-2*x))

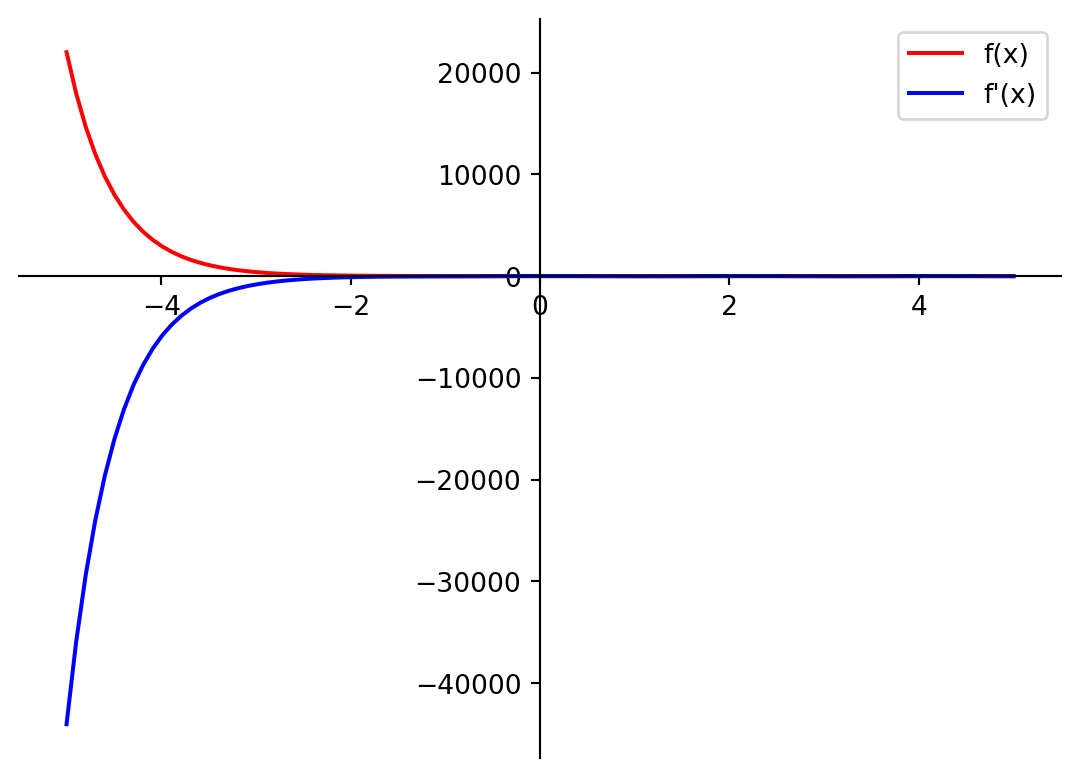

Agora vamos plotar a função e sua derivada:

f_symb_numpy = lambdify(x, f_symb, 'numpy')
dfdx_symb_numpy = lambdify(x, dfdx_symb, 'numpy')

plot_f1_and_f2(f_symb_numpy, dfdx_symb_numpy)

Agora vamos calcular a derivada da função \(f(x) = 2x\) simbolicamente:

f_symb_numpy = lambdify(x, f_symb, 'numpy')

dfdx_symb_numpy = lambdify(x, dfdx_symb, 'numpy')

print("x: \n", x_array)
print("f'(x) = 2x: \n", dfdx_symb_numpy(x_array))

x:
 [1 2 3]
f'(x) = 2x:
 [-9.18060304  8.6049013  -8.20512986]

Agora vamos plotar a função e sua derivada:

# plote a função e sua derivada
plot_f1_and_f2(f_symb_numpy, dfdx_symb_numpy)

Limitações da derivada simbólica

• Às vezes, as expressões de saída são muito complicadas e até mesmo impossíveis de serem avaliadas. Por exemplo, encontrar a derivada da função.

\[\left|x\right| = \begin{cases} x, \ \text{if}\ x > 0\\ -x, \ \text{if}\ x < 0 \\ 0, \ \text{if}\ x = 0\end{cases}\] Analiticamente, anderivada é: \[\frac{d}{dx}\left(\left|x\right|\right) = \begin{cases} 1, \ \text{if}\ x > 0\\ -1, \ \text{if}\ x < 0\\\ \text{does not exist}, \ \text{if}\ x = 0\end{cases}\] Podemos calcular a derivada da função \(f(x) = \left|x\right|\) simbolicamente:

dfdx_abs = diff(abs(x),x)
dfdx_abs

\(\displaystyle \frac{\left(\operatorname{re}{\left(x\right)} \frac{d}{d x} \operatorname{re}{\left(x\right)} + \operatorname{im}{\left(x\right)} \frac{d}{d x} \operatorname{im}{\left(x\right)}\right) \operatorname{sign}{\left(x \right)}}{x}\)

Outro exemplo \(x=-2\):

dfdx_abs.evalf(subs={x:-2})

\(\displaystyle - \left. \frac{d}{d x} \operatorname{re}{\left(x\right)} \right|_{\substack{ x=-2 }}\)

De fato, há problemas com a avaliação das expressões simbólicas sempre que há um “salto” na derivada (por exemplo, as expressões da função são diferentes para diferentes intervalos de \(x\)), como acontece com \(\frac{d}{dx}(|x|)\).

Além disso, você pode ver neste exemplo que é possível obter uma função muito complicada como resultado da computação simbólica. Isso é chamado de aumento de expressão, que resulta em cálculos não suficientemente lentos.

Derivadas Numéricas

Derivadas Numéricas são calculadas numericamente, ou seja, aproximadamente. Isso significa que a derivada é calculada para um valor específico de \(x\) e é uma aproximação do valor real da derivada. A precisão da derivada numérica depende do valor de \(h\) (o passo de Derivada). Quanto menor o valor de \(h\), mais precisa será a derivada, mas também mais lenta será a computação.

Derivadas numéricas em Python usando a biblioteca NumPy.

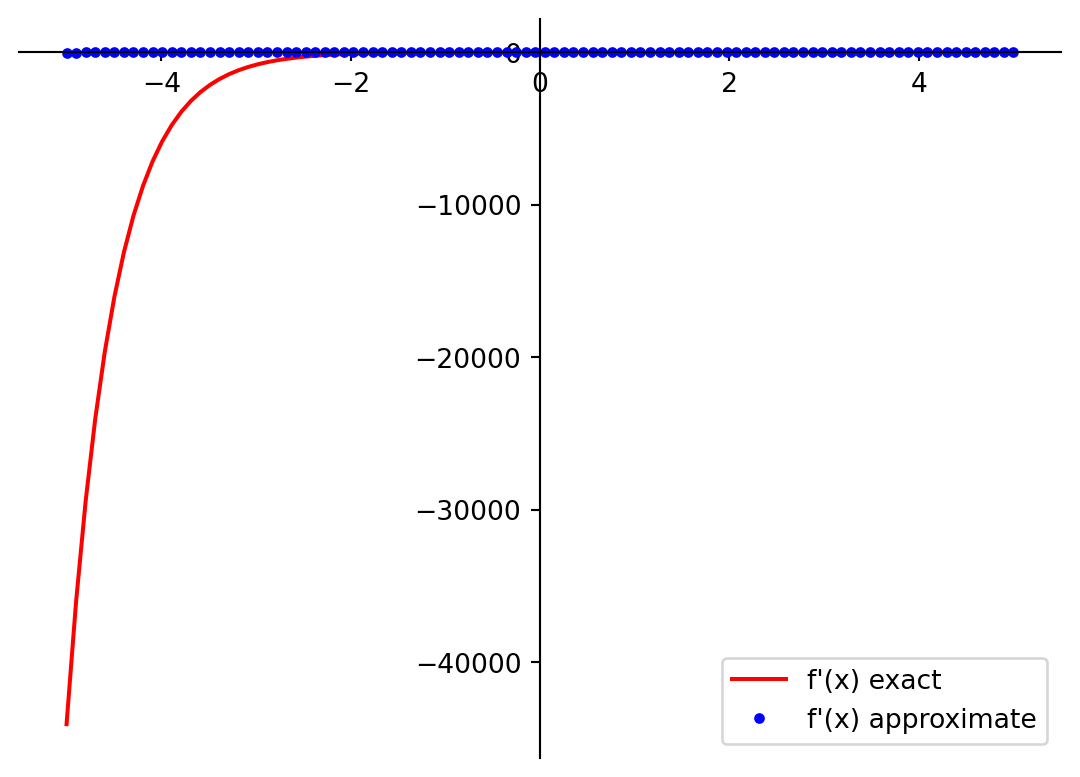

x_array_2 = np.linspace(-5, 5, 100)
dfdx_numerical = np.gradient(f(x_array_2), x_array_2)

plot_f1_and_f2(dfdx_symb_numpy, dfdx_numerical, label1="f'(x) exact", label2="f'(x) approximate")

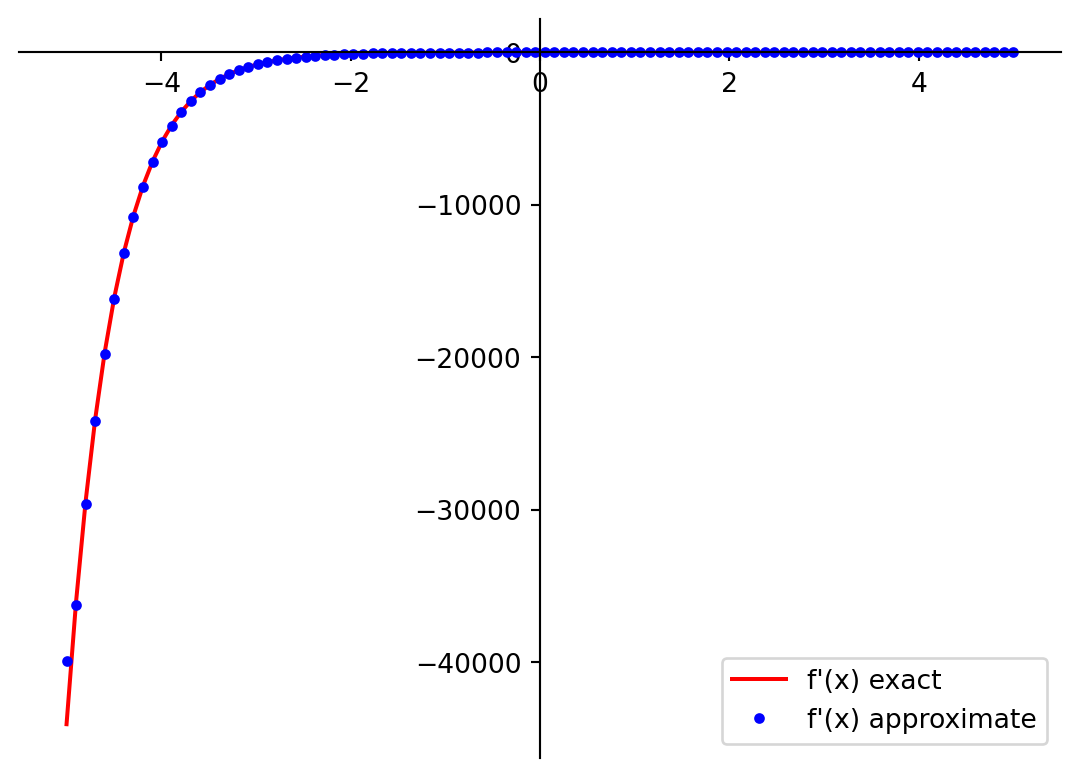

dfdx_composed = diff(exp(-2*x) + 3*sin(3*x), x)
dfdx_symb_numpy = lambdify(x, dfdx_symb, 'numpy')
# plote a função e sua derivada
def f_composed(x):
    return np.exp(-2*x) + 3*np.sin(3*x)

plot_f1_and_f2(lambdify(x, dfdx_composed, 'numpy'), np.gradient(f_composed(x_array_2), x_array_2),
              label1="f'(x) exact", label2="f'(x) approximate")

Obviamente, a primeira desvantagem da Derivada numérica é que ela não é exata. No entanto, sua precisão normalmente é suficiente para aplicativos de aprendizado de máquina. Nesse estágio, não há necessidade de avaliar os erros da Derivada numérica.

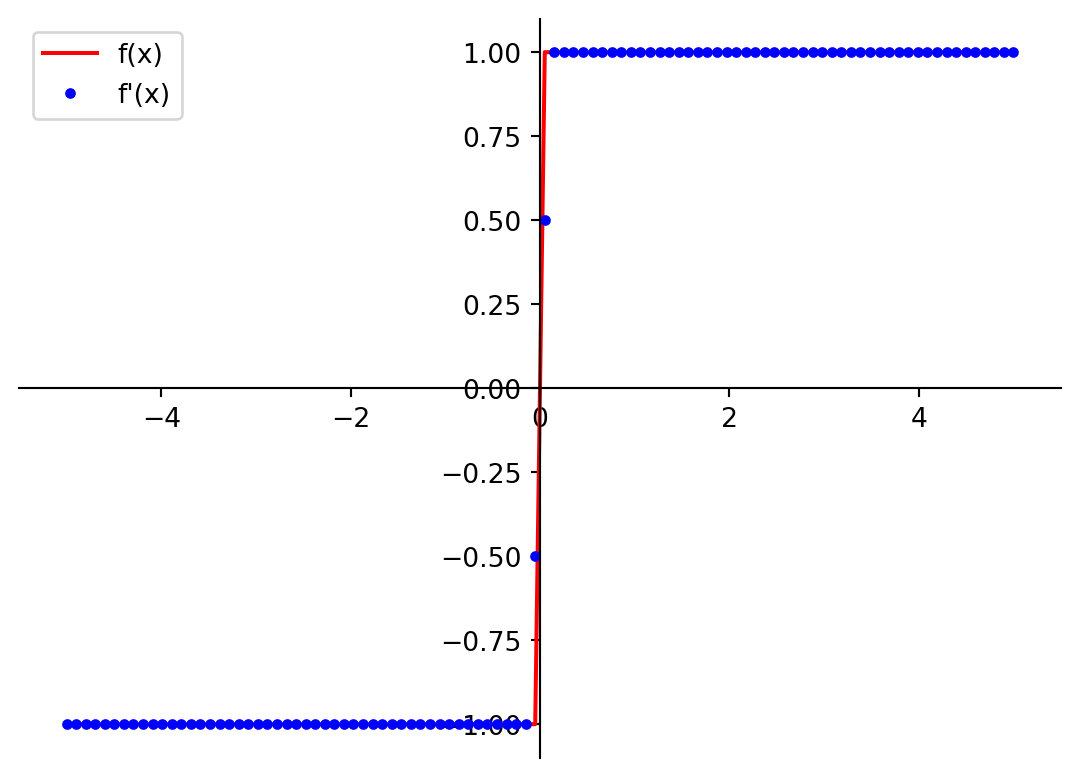

Outro problema é semelhante ao que apareceu na Derivada simbólica: ela é imprecisa nos pontos em que há “saltos” da derivada. Vamos comparar a derivada exata da função de valor absoluto e a aproximação numérica:

def dfdx_abs(x):
    if x > 0:
        return 1
    else:
        if x < 0:
            return -1
        else:
            return None

plot_f1_and_f2(np.vectorize(dfdx_abs), np.gradient(abs(x_array_2), x_array_2))
